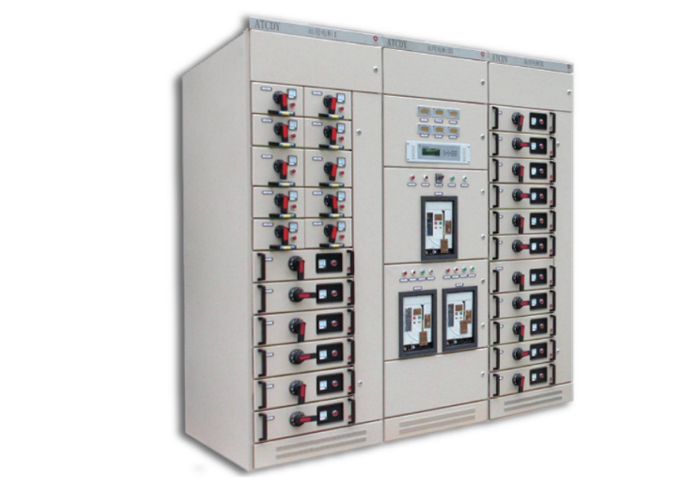

交直流一体化电源系统

交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。

交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。

该系统对站用电源进行整合：将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务；通过一体化监控模块将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线，无跨屏二次电缆，建立数字化电源硬件平台；一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信，使站用电源系统成为开放式系统。

适用范围：

A、数字化变电站/绿色变电站/智能化变电站/程序化变电站；

B、6kV~1000 kV各种电压等级常规变电站。

应用价值

1、实现电源网络化、智能化，一体化程度更高实现在一个平台上对整个电站电源的交与直流系统、逆变电源系统、通信进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。

A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；

B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现站用电源“四遥”功能；

C、统一的信息共享平台，可以提高电源综合自动化应用水平，进行电源协调联动、状态检修等深层次开发应用。

2、电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电源的安全隐患。

A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题

B、可以对电源故障进行综合分析，及时发潜在问题；

C、可以实现对电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。

3、提高电源管理水平一体化电源便于集中管理全站电源系统，提供电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将通信电源、UPS等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患。

4、降低TCO 由一家厂家提供所有电源的设计、生产、安装、服务，一揽子解决所有站用电源问题，可以减少采购、协调、沟通成本，产品全寿命周期的成本降低达30%以上

产品特点

交直流一体化电源系并不是对交流、直流电源系统的简单混装，其主要技术特征表现在：

(1) 网络智能化设计：通过一体化监控器对交流电源、直流电源、逆变电源、通信电源进行统一监控，建立统一的信息共享平台，实现网络智能化。

(2) 设计优化：

A、取消充电模块前的交流自动切换回路；

B、取消原直流系统对交流部分的数据采集（配电监控）；

C、统一进行波形优化处理，针对逆变电源反灌电流影响充电模块均流进行抑制等；

D、统一进行防雷配置；

(3) 对交流电源部份进行安全、智能化设计：

A、进线采用ATS自动转化开关、实现电气与机械双闭锁；

B、馈线采用固定插拔式安装、无打孔母线技术；

C、集中进行监控，实现“四遥”功能等。

(4) 优化蓄电池配置：

A、可取消UPS，使用逆变器直接挂于直流母线代替；

B、取消通信蓄电池组及充电设备，使用DC/DC变换器直接挂于直流母线代替。

(5)系统联动：根据交流进线运行方式，自动调整直流运行，达到合适方式运行。

(6)二次配电管理：对二次配电进行统一管理，如照明、风机、空调、水泵、门禁等站用非主控设备进行统一智能化管理。

(7) 建立专家智能管理系统：固定数据库+实时数据库+专家智能管理。

(8)深层次开发：一体化信息共享平台，为站用电源的深层开发提供了可能，可根据客户的需求进行开发。
